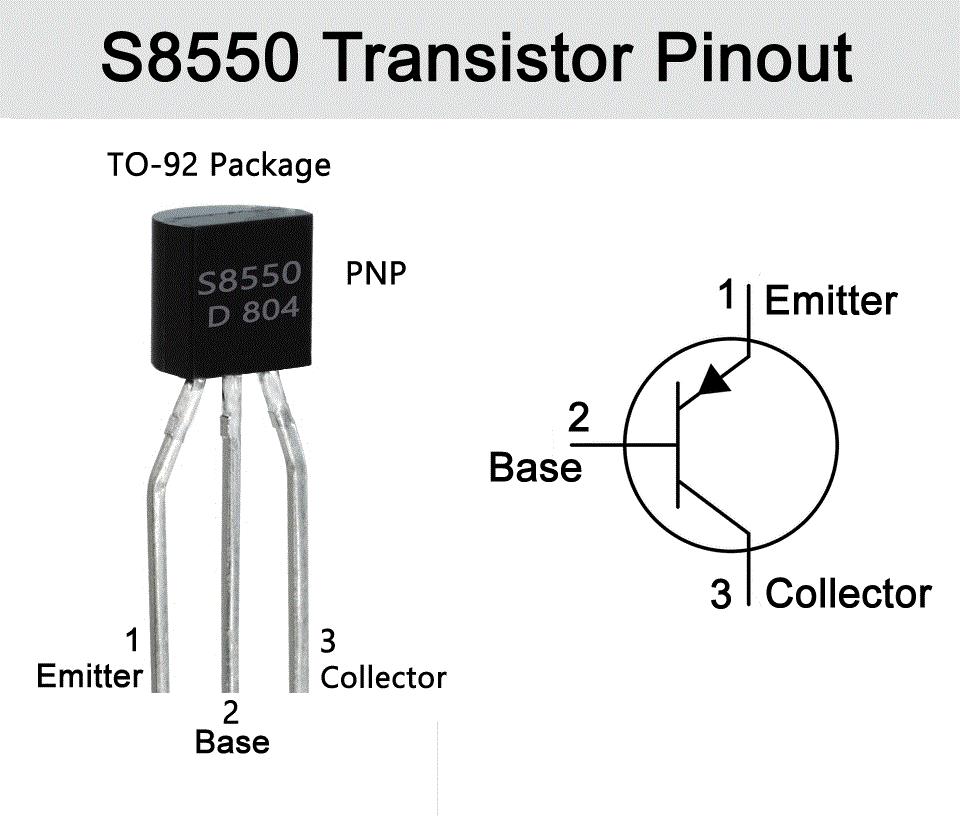

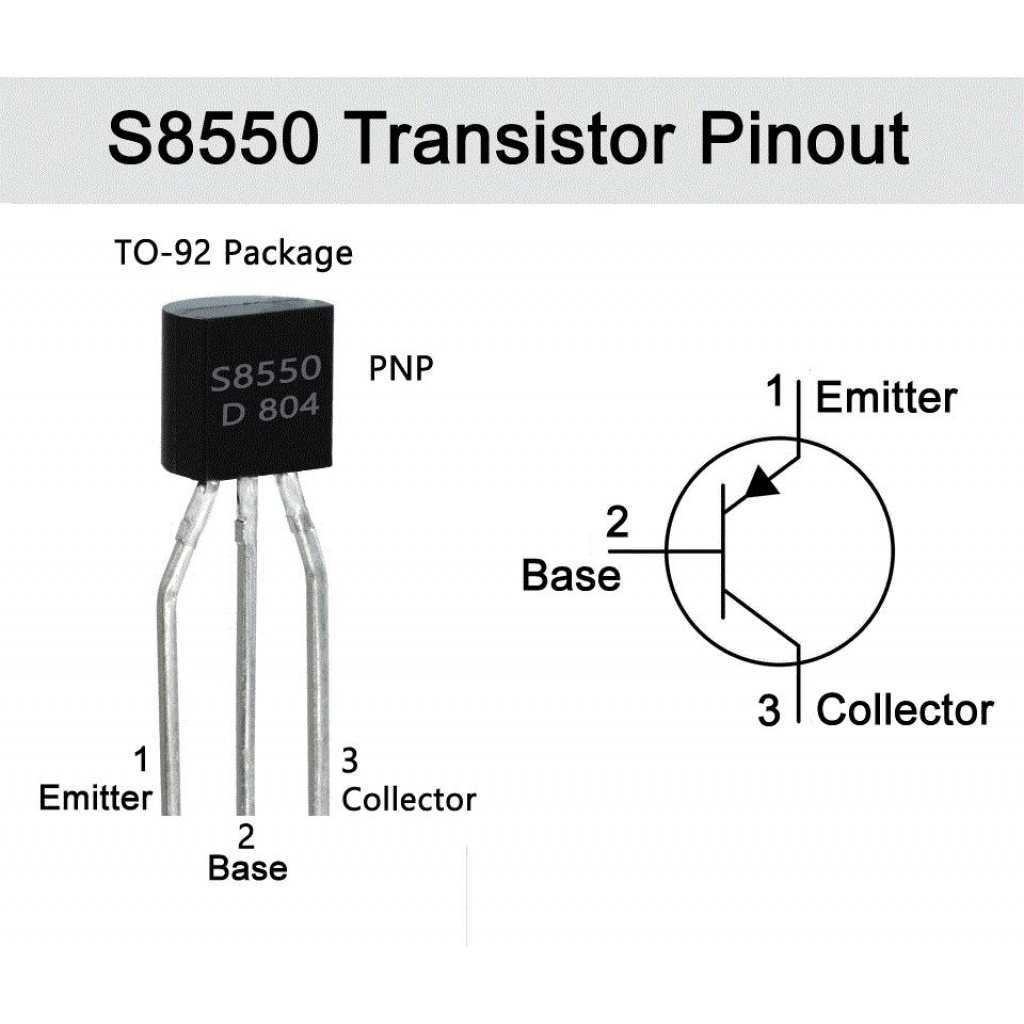

Tipo de paquete: TO-92
Tipo de transistor: PNP
Corriente máxima del colector (I C ): -0,7 A o -700 mA
Voltaje máximo colector-emisor (V CE ): -20V
Voltaje máximo colector-base (V CB ): -30V
Voltaje máximo del emisor-base (VBE): -5V
Disipación máxima del colector (Pc): 1 vatio
Frecuencia de transición máxima (fT): 100 MHz
Ganancia de corriente CC mínima y máxima (h FE ): 40 a 400
La temperatura máxima de almacenamiento y funcionamiento debe ser: -65 a +150 centígrados
| Código | S8550 |
BC337, 2N2222, 2N4401, S8050, SS9013, 2N3705, 2N3706, 2N7051, BC877 (La configuración de pines de los transistores equivalentes que se muestran aquí puede ser diferente de BC338, por lo que se sugiere verificar siempre el pinout del transistor antes de reemplazarlo en el circuito. )nn nnTransistor B...
Reemplazo y equivalente:n2SA1319, 2SA1625, KTA1275, 2SA1625, 2SA1207, 2SC2909 (Los otros transistores mencionados aquí pueden tener una configuración de pines diferente en comparación con el 2N5401, por lo que es necesario verificar la configuración de pines antes de reemplazarlos en el circuito).
