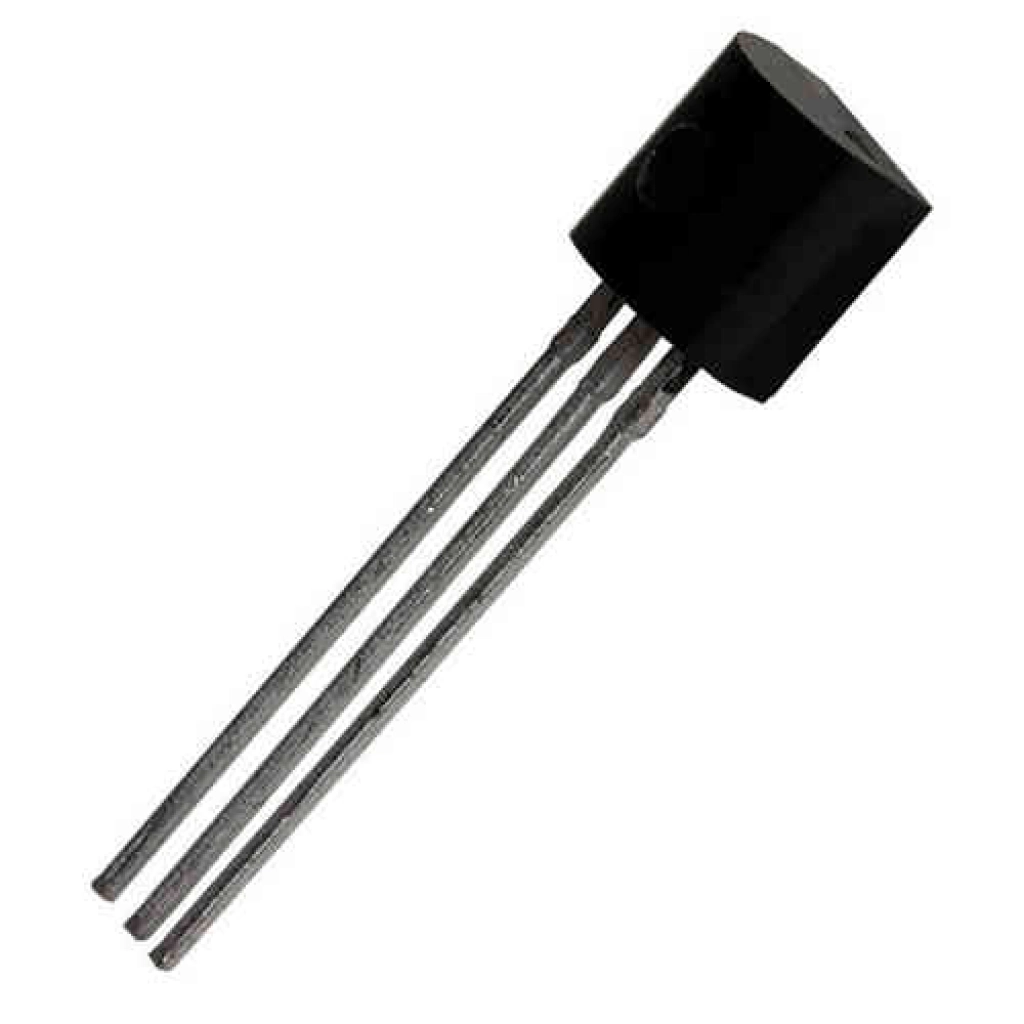

BC337, 2N2222, 2N4401, S8050, SS9013, 2N3705, 2N3706, 2N7051, BC877 (La configuración de pines de los transistores equivalentes que se muestran aquí puede ser diferente de BC338, por lo que se sugiere verificar siempre el pinout del transistor antes de reemplazarlo en el circuito. )nn nnTransistor BC338 explicado / descripción:nBC338 es un transistor NPN BJT de paquete TO-92, la corriente máxima de colector del transistor es 0.8A u 800mA debido a que puede impulsar una variedad de cargas en los circuitos electrónicos. El voltaje del colector-emisor es de 30 V, por lo que puede conducir cargas fácilmente de 12 V a 24 V. Aparte de esa disipación máxima del colector BC338 de 0.625 miliwatt y la ganancia de corriente máxima es 630 debido a estas características, puede funcionar bien en aplicaciones relacionadas con la frecuencia de audio. La frecuencia de transición máxima (fT) del transistor es de 200 MHz, por lo que puede funcionar sin problemas en la región de la banda de frecuenci
Tipo de paquete: TO-92
Tipo de transistor: NPN
Corriente máxima del colector (I C ): 800mA
Voltaje máximo colector-emisor (V CE ): 30 V
Voltaje máximo colector-base (V CB ): 25 V
Voltaje máximo del emisor-base (VEBO): 5 V
Disipación máxima del colector (Pc): 625 miliWatt
Frecuencia de transición máxima (fT): 2 00 MHz
Ganancia de corriente CC mínima y máxima (h FE ): 100 - 630
La temperatura máxima de almacenamiento y funcionamiento debe ser: -55 a +150 centígrados
| Código | BC338 |
